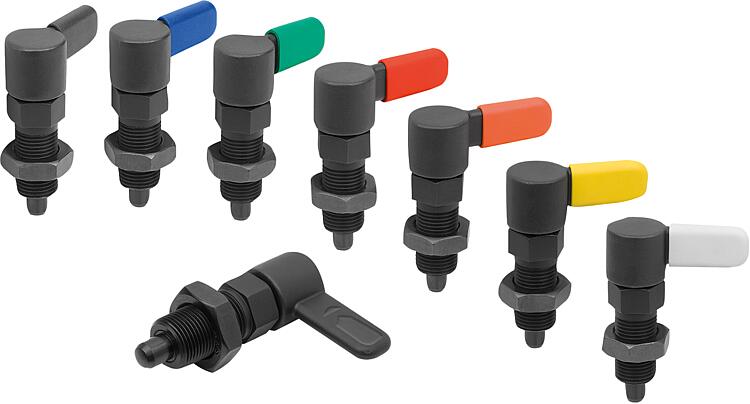

Locking pin with lever, steel, with internal guidance

Name: Locking pin with lever, steel, with internal guidance
Brand: norelem
SKU: 03099-35
Availability: InStock

New

Product description

Code:	03099-35
Manufacturer:	norelem
Prices:	are listed at the bottom of the page in the product variant table, or upon request via the form below.
Delivery date:	normally about 7 to 10 days from ordering, depending on quantity and current stock. We verify and confirm specific delivery dates by email, individually according to the order. In case of unavailability of goods, the order can be canceled. More information.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Locking pin with lever, steel, with internal guidance | 03099-35
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Dear customers, we inform you in accordance with EU regulation that the information provided is not used or stored by us in any way and is only used to process this request. More information HERE

zavřít

Download

Datový list 03099–35 Aretační čep s páčkou z oceli s vnitřním vedením

Variants
Technical parameters

Detail zavřít

Clear filter
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	Component Color	D	D1‎	D2	L	L1	L3	B	B1	H	SW1	SW2	F × 30°	Spring force start F1 approx. N	Spring force end F2 approx. N
03099-35-0405101	15,06 €	18,22 €		3D	A	–	5	M10×1	16	45.8	25	15	9	3	6	13	–	1.3	8	14
03099-35-0406121	15,28 €	18,49 €		3D	A	–	6	M12×1,5	17.4	55.4	30	19	10.2	3.6	8	14	–	1.8	8	15
03099-35-0408161	18,36 €	22,22 €		3D	A	–	8	M16×1,5	21.6	71	40	26	14.4	4.8	10	19	–	2.3	15	35
03099-35-0410201	20,38 €	24,66 €		3D	A	–	10	M20×1,5	24.8	80.5	50	30	17	6	12	22	–	2.8	20	60
03099-35-0505101	15,20 €	18,39 €		3D	B	–	5	M10×1	16	45.8	25	15	9	3	6	13	17	1.3	8	14
03099-35-0506121	15,43 €	18,67 €		3D	B	–	6	M12×1,5	17.4	55.4	30	19	10.2	3.6	8	14	19	1.8	8	15
03099-35-0508161	18,51 €	22,40 €		3D	B	–	8	M16×1,5	21.6	71	40	26	14.4	4.8	10	19	24	2.3	15	35
03099-35-0510201	21,35 €	25,83 €		3D	B	–	10	M20×1,5	24.8	80.5	50	30	17	6	12	22	30	2.8	20	60
03099-35-0605101	15,63 €	18,91 €		3D	C	tmavošedá RAL 7021	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	–	1.3	8	14
03099-35-0606121	15,98 €	19,34 €		3D	C	tmavošedá RAL 7021	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	–	1.8	8	15
03099-35-0608161	19,10 €	23,11 €		3D	C	tmavošedá RAL 7021	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	–	2.3	15	35
03099-35-0610201	21,64 €	26,18 €		3D	C	tmavošedá RAL 7021	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	–	2.8	20	60
03099-35-0705101	15,78 €	19,09 €		3D	D	tmavošedá RAL 7021	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	17	1.3	8	14
03099-35-0706121	16,11 €	19,49 €		3D	D	tmavošedá RAL 7021	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	19	1.8	8	15
03099-35-0708161	19,26 €	23,30 €		3D	D	tmavošedá RAL 7021	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	24	2.3	15	35
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	Component Color	D	D1‎	D2	L	L1	L3	B	B1	H	SW1	SW2	F × 30°	Spring force start F1 approx. N	Spring force end F2 approx. N
03099-35-0710201	21,99 €	26,61 €		3D	D	tmavošedá RAL 7021	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	30	2.8	20	60
03099-35-06051012	15,63 €	18,91 €		3D	C	čistě oranžová RAL 2004	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	–	1.3	8	14
03099-35-06061212	15,98 €	19,34 €		3D	C	čistě oranžová RAL 2004	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	–	1.8	8	15
03099-35-06081612	19,10 €	23,11 €		3D	C	čistě oranžová RAL 2004	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	–	2.3	15	35
03099-35-06102012	21,64 €	26,18 €		3D	C	čistě oranžová RAL 2004	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	–	2.8	20	60
03099-35-07051012	15,78 €	19,09 €		3D	D	čistě oranžová RAL 2004	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	17	1.3	8	14
03099-35-07061212	16,11 €	19,49 €		3D	D	čistě oranžová RAL 2004	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	19	1.8	8	15
03099-35-07081612	19,26 €	23,30 €		3D	D	čistě oranžová RAL 2004	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	24	2.3	15	35
03099-35-07102012	21,99 €	26,61 €		3D	D	čistě oranžová RAL 2004	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	30	2.8	20	60
03099-35-060510116	15,63 €	18,91 €		3D	C	řepkově žlutá RAL 1021	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	–	1.3	8	14
03099-35-060510148	15,63 €	18,91 €		3D	C	bezpečnostní červená RAL 3020	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	–	1.3	8	14
03099-35-060510186	15,63 €	18,91 €		3D	C	signální zelená RAL 6032	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	–	1.3	8	14
03099-35-060510187	15,63 €	18,91 €		3D	C	bezpečnostní modrá RAL 5017	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	–	1.3	8	14
03099-35-060510188	15,63 €	18,91 €		3D	C	světle šedá RAL 7035	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	–	1.3	8	14
03099-35-060612116	15,98 €	19,34 €		3D	C	řepkově žlutá RAL 1021	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	–	1.8	8	15
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	Component Color	D	D1‎	D2	L	L1	L3	B	B1	H	SW1	SW2	F × 30°	Spring force start F1 approx. N	Spring force end F2 approx. N
03099-35-060612148	15,98 €	19,34 €		3D	C	bezpečnostní červená RAL 3020	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	–	1.8	8	15
03099-35-060612186	15,98 €	19,34 €		3D	C	signální zelená RAL 6032	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	–	1.8	8	15
03099-35-060612187	15,98 €	19,34 €		3D	C	bezpečnostní modrá RAL 5017	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	–	1.8	8	15
03099-35-060612188	15,98 €	19,34 €		3D	C	světle šedá RAL 7035	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	–	1.8	8	15
03099-35-060816116	19,10 €	23,11 €		3D	C	řepkově žlutá RAL 1021	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	–	2.3	15	35
03099-35-060816148	19,10 €	23,11 €		3D	C	bezpečnostní červená RAL 3020	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	–	2.3	15	35
03099-35-060816186	19,10 €	23,11 €		3D	C	signální zelená RAL 6032	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	–	2.3	15	35
03099-35-060816187	19,10 €	23,11 €		3D	C	bezpečnostní modrá RAL 5017	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	–	2.3	15	35
03099-35-060816188	19,10 €	23,11 €		3D	C	světle šedá RAL 7035	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	–	2.3	15	35
03099-35-061020116	21,64 €	26,18 €		3D	C	řepkově žlutá RAL 1021	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	–	2.8	20	60
03099-35-061020148	21,64 €	26,18 €		3D	C	bezpečnostní červená RAL 3020	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	–	2.8	20	60
03099-35-061020186	21,64 €	26,18 €		3D	C	signální zelená RAL 6032	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	–	2.8	20	60
03099-35-061020187	21,64 €	26,18 €		3D	C	bezpečnostní modrá RAL 5017	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	–	2.8	20	60
03099-35-061020188	21,64 €	26,18 €		3D	C	světle šedá RAL 7035	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	–	2.8	20	60
03099-35-070510116	15,78 €	19,09 €		3D	D	řepkově žlutá RAL 1021	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	17	1.3	8	14
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	Component Color	D	D1‎	D2	L	L1	L3	B	B1	H	SW1	SW2	F × 30°	Spring force start F1 approx. N	Spring force end F2 approx. N
03099-35-070510148	15,78 €	19,09 €		3D	D	bezpečnostní červená RAL 3020	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	17	1.3	8	14
03099-35-070510186	15,78 €	19,09 €		3D	D	signální zelená RAL 6032	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	17	1.3	8	14
03099-35-070510187	15,78 €	19,09 €		3D	D	bezpečnostní modrá RAL 5017	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	17	1.3	8	14
03099-35-070510188	15,78 €	19,09 €		3D	D	světle šedá RAL 7035	5	M10×1	16	46.7	26.3	15	10.9	4.9	6	13	17	1.3	8	14
03099-35-070612116	16,11 €	19,49 €		3D	D	řepkově žlutá RAL 1021	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	19	1.8	8	15
03099-35-070612148	16,11 €	19,49 €		3D	D	bezpečnostní červená RAL 3020	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	19	1.8	8	15
03099-35-070612186	16,11 €	19,49 €		3D	D	signální zelená RAL 6032	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	19	1.8	8	15
03099-35-070612187	16,11 €	19,49 €		3D	D	bezpečnostní modrá RAL 5017	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	19	1.8	8	15
03099-35-070612188	16,11 €	19,49 €		3D	D	světle šedá RAL 7035	6	M12×1,5	17.4	56.5	31.5	19	13	5.8	8	14	19	1.8	8	15
03099-35-070816116	19,26 €	23,30 €		3D	D	řepkově žlutá RAL 1021	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	24	2.3	15	35
03099-35-070816148	19,26 €	23,30 €		3D	D	bezpečnostní červená RAL 3020	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	24	2.3	15	35
03099-35-070816186	19,26 €	23,30 €		3D	D	signální zelená RAL 6032	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	24	2.3	15	35
03099-35-070816187	19,26 €	23,30 €		3D	D	bezpečnostní modrá RAL 5017	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	24	2.3	15	35
03099-35-070816188	19,26 €	23,30 €		3D	D	světle šedá RAL 7035	8	M16×1,5	21.6	72.6	42	26	17.7	8.1	10	19	24	2.3	15	35
03099-35-071020116	21,99 €	26,61 €		3D	D	řepkově žlutá RAL 1021	10	M20×1,5	24.8	82.3	51.6	30	21.5	9.5	12	22	30	2.8	20	60
The prices listed are basic for orders of 1 piece or more. For larger quantities, we will prepare an individual price quote for you.

Retaining elementsRetaining elements

03099

Detail

Retaining elements, aluminiumRetaining elements, aluminium

Indexing plungers – Retaining elements, aluminium

03099

Detail

Positioning bushings for indexing plungersPositioning bushings for indexing plungers

03099-50

Detail

MAREK Industrial
The widest range of industrial components on the CZ/SK market. More than 300 000 components from 20 manufacturers. Representation of Europe’s leaders in high-quality industrial components for over 30 years.

Contact me

Richard Švejda Technical Consultant rsvejda@marek.eu 541 420 839

Petr Erban Technical Sales Representative for Kipp and Norelem – Bohemia perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Order Receipt and Order Confirmation, Preparation of Quotations – Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Technical Sales Representative for Kipp and Norelem – Moravia jkonecny@marek.eu 774 118 444

Veronika Měcháčková Order Receipt and Order Confirmation, Preparation of Quotations – Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Order Receipt and Order Confirmation, Preparation of Quotations – Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technical consulting for selecting the right components for your application. We will find a solution.

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál	Ocelové provedení a páčka 1.0503: aretační kolík z automatové oceli. Tlačná pružina 1.4310. Krytka závory z termoplastu PA.
Provedení	Závitové pouzdro a závora brynýrovány. Aretační kolík kalený, broušený a brynýrovaný. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021 oranžová RAL 2004 sytě žlutá RAL 1021 bezpečnostní červená RAL 3020 signální zelená RAL 6032 bezpečnostní modrá RAL 5017 světle šedá RAL 7035
Použití	Díky uzavřené konstrukci lze aretační čep s páčkou s vnitřním vedením instalovat v místech, kde dochází k silnému znečištění, např. prachem a odletujícími jiskrami.
Přednosti	Otočením západky o 180° se aretační kolík zasune. Uzavřená konstrukce zabraňuje vniknutí nečistot do závitového pouzdra. Šestihran na pouzdře usnadňuje montáž aretačního čepu s páčkou.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky 03099. Polohovací pouzdra 03099–50.
Odkaz na výkres	Provedení A: bez krytky páčky, bez protimatice Provedení B: bez krytky páčky, s protimaticí Provedení C: s krytkou páčky, bez protimatice Provedení D: s krytkou páčky, s protimaticí
